トラブルシューティングのご案内

Model 7000 / 3000シリーズ

Model 7000 / 3000シリーズは、本体内蔵のシミュレーターをご使用になり、本体自体に係わる問題や接続、ケーブル類破損に関して確認する事ができます。

ただし、患者様の脈拍や、不整脈、電極による同期不調、周辺機器からの電気ノイズ等により問題が生じる場合があります。

詳細はトラブルシューティングをご参照ください。


シミュレーターの接続(まず、こちらをご確認ください)

● メニューよりTEST MODEへ
● BPMを設定
● ECG患者ケーブルを本体へ接続
● ECG患者ケーブルをリードワイヤーへ接続

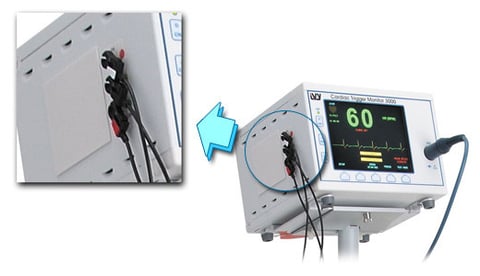

● リードワイヤーのクリップを本体左側面、接続端子へはさむ
● 画面上の波形、BPMを 確認
● 上記で問題がなければ、Model 7000 / 3000シリーズを
  接続ケーブルでモダリティ装置に接続してください
● モダリティ装置側に出る波形を確認してください

トラブルシューティング詳細参照

ECG関係
trouble-ecg.pdf
PDFファイル 722.2 KB

トラブルシューティングガイド
trouble-shoot.pdf
PDFファイル 1.7 MB
